一、 整車描述
1、 概述

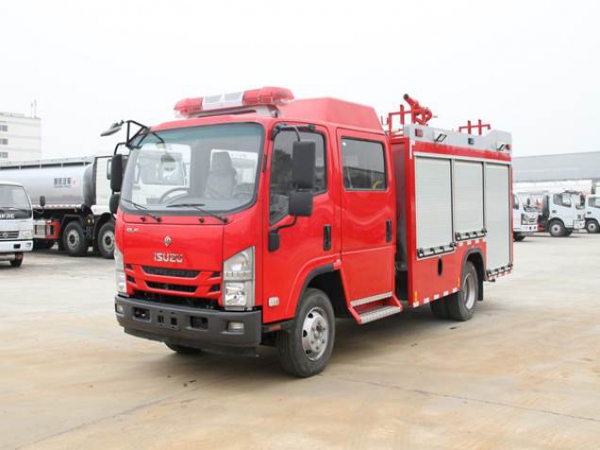

3.5噸消防車采用慶鈴汽車股份有限公司QL1110ANKAY型二類汽車底盤，改制雙排駕駛室，乘員3+3人，該車駕乘舒適輕便。上裝采用內藏式水罐，整車載液量為3450kg。器材箱采用高質量鋁合金卷簾門。底盤取力，發動機型號為4HK1-TCG61，最大功率139kW,通過萬向聯軸器驅動安裝在汽車尾部泵房里的上海雄真CB10/40型常壓消防泵，可在1.0MPa下穩定輸出40L/s的流量；車頂安裝威斯特PS40W型消防炮（水罐消防車），流量40L/s，對應壓力0.8MPa，最大承壓1.3MPa，射程60m，可360°旋轉。該車具有軸距短、通過性強、綜合性能強、操控集中簡便等特點。
整車主體框架采用優質20#型鋼二氧化碳保護焊焊接而成，保證整體骨架結構強度高，牢固可靠；內部器材箱，采用高強度鋁合金型材搭建主體框架，裙邊采用整體防護結構，美觀可靠，箱體內表面使用帶有大花紋的經陽極氧化處理過的鋁合金板材蒙貼表面，角鋁包邊等工藝處理，保證器材箱性能的同時，具有美觀，輕便等特點。
按照消防實戰需要，根據消防操作程序，人性化設計，使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定所有隨車器材，器材布置合理、緊湊、裝夾牢固、標示醒目，兩個動作內可取用任何器材，可實現就近取放、多人操作，互不干涉。
面漆采用噴涂方式使用優質面漆，符合GB7258規定的GB/T3181《漆膜顏色標準》中R03大紅色要求。顏色為駕駛室和車體消防紅色，器材室內部為淺灰色，鋁制卷簾門鋁的顏色，底盤架為黑色，輪輞為銀色，擋泥板、保險杠為灰色。
整車消防性能符合GB7956要求；底盤通過國家強制性產品認證；發動機排放符合國VI標準。
2、 整車主要參數
外廓尺寸 | 6960×2300×2970mm |
最大總質量 | 9900kg |
載液量 | 載水3450kg |
最高車速 | 90km/h |
消防泵額定流量 | 40L/s@1.0MPa； |
消防炮額定流量 | 40L/s 0.8MPa |
消防炮射程 | ≥60m |
比功率 | 139/9.9=14. |
接近角/離去角 | 17°/13° |
二、底盤
1、 底盤主要參數
型號 | QL1110ANKAY |
制造商 | 慶鈴汽車股份有限公司 |
發動機型號 | 4HK1-TCG61 |
發動機額定功率 | 139kw |
發動機排量 | 5193ml |
發動機排放標準 | GB17691-2018國Ⅵ |
驅動形式 | 4×2 |
軸距 | 3815mm |
最大允許總重 | 10550kg |
最小轉彎半徑 | ≤19m |
變速箱 | 手動 |
取力器 | 夾心取力器 |
2、乘員室
結構 | 平頭、四門，改制雙排駕駛室 |
司乘人員數 | 3+3人 |
駕駛員位置 | 左置 |
設備 | 原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、警報器； 2、取力器控制開關及指示燈； 3、附加電源開關； |
三、 上裝結構及性能參數
總體布置 | 整車由消防員乘員室和車身兩大部分組成，車身布置采用三分體式結構，前部為器材箱，中部為水罐，后部為水泵房，罐體為平行六面體廂式容罐。 |
1、器材箱
結構 | 主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走。 |
器材箱 | 器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置小型工具 |
泵房 | 泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材 |
保溫位置：安裝燃油加熱器（根據客戶需求選裝） | |
爬梯及上車?yán)?/span> | 后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管，表面噴塑處理。 |
2、水罐
容量 | 3450kg |
材質 | 優質碳鋼，厚度為3-4mm （可選裝304不銹鋼） |
罐體固定 | 與底盤車架彈性連接 |
罐體設置 | 人孔：設DN470人孔1個，帶有快速鎖定/開啟裝置 |
溢流口：設DN65溢流口1個 | |
放余水口：設1個DN40水罐放余水口，配球閥 | |
注水口：在水罐左右兩側各接1只DN65接口 | |
進出水口：設1個水罐到水泵進水管，DN125閥門，可氣動、手動控制，設1個水泵至水罐充水管，DN65閥門，可氣動、手動控制 |
四、水力系統

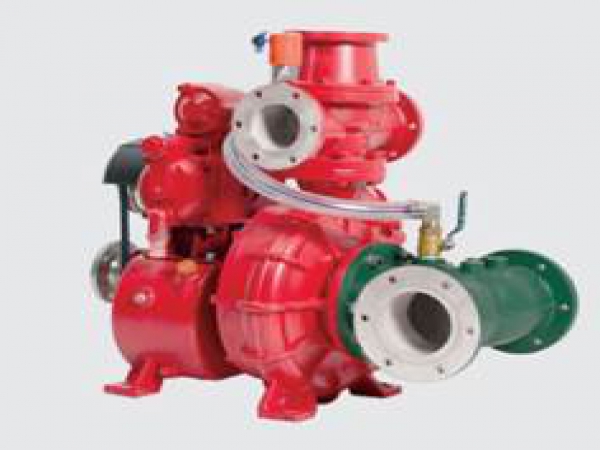

1、水泵
型號 | CB10/40型常壓車用消防泵 |
|
形式 | 低壓離心式 | |
額定流量 | 40L/s @1.0MPa | |
出口額定壓力 | 1.0MPa | |
最大吸深 | 7m | |
引水裝置 | 自帶滑片泵 | |
引水時間 | 最大吸深時≤50s |
1、 管路系統
管道材質 | 優質無縫鋼管 |
吸水管路 | 泵房后側設一個DN125吸水口 |
注水管路 | 水罐左右兩側各設一個DN65注水口，泵房?jī)?nèi)設置1個DN65水泵向罐內注水管路 |
出水管路 | 泵房左右兩側各設1個DN65常壓出水口，帶截止閥和捫蓋 |
冷卻水管路 | 配有冷卻取力器的冷卻水管路及控制閥 |
五、滅火裝置
1、車載消防水炮
